Разновидности и принципы работы гидравлических гильотин

2024-08-15 | Просмотров: 195 | Лайки:

2

Гидравлическую гильотину используют для резки металла и заготовок разного назначения. Поскольку станок развивает большое усилие, ему под силу справиться даже с изделиями значительной толщины. А высокая точность и скорость металлообработки исключает образование на заготовках вмятин, сколов и других дефектов.

Что представляет собой гильотина: особенности и принцип работы

Гильотинные ножницы — это промышленное оборудование для раскроя листового металла. В зависимости от вида конструктивно станки могут несколько отличаться, но все они оснащены двумя смежными ножами. В целом гильотинам для резки металлических заготовок присущи такие конструктивные особенности:

• Станину основания гильотины составляют две стойки, которые связаны траверсой и соединительными профилями.
• Рабочая поверхность (стол) крепится к траверсе.
• Заготовка размещается на плоскости стола.
• На столе расположены дополнительные элементы для выравнивания и фиксации обрабатываемого материала, ограничения глубины реза.

Гидравлические гильотины для резки листового металла имеют гидравлический привод, использующий жидкость под высоким давлением для передачи энергии. Отметим, что они оснащены предохранительным элементом, защищающим от поломок в случае перегрузки. При чрезмерной нагрузке рабочая подвижная часть станка мгновенно останавливается.

Принцип действия оборудования довольно прост и сводится к подъёму лезвия с последующим резким опусканием на заготовку — в результате получается разрез. Пошагово рабочий процесс выглядит так:

1. Заготовку размещают на рабочей поверхности ровно по упорам.
2. Деталь фиксируют, выставляют глубину реза. Фиксирующий механизм обеспечивает высокую точность при резке, а также предотвращает смещение обрабатываемого материала.
3. Приводящий механизм приводит траверсу в движение.
4. Части заготовки в ходе рубки перемещаются к оператору станка или попадают в специальный лоток.
5. Поднимаясь до предела, траверса перекрывает фотоэлемент или действует на концевик, передающий сигнал на выключение двигателя.

Идентично датчику в максимально верхнем положении применяется датчик и в нижнем положении. Эти концевики расположены на станине и отвечают за пуск/остановку мотора.

Виды гильотин

Гильотинные ножницы бывают разных видов, которые различаются назначением, степенью автоматизации, производительностью, мощностью, особенностями конструкции и некоторыми другими параметрами. Одними из самых производительных считаются гидравлические, особенно если они оснащены ЧПУ. Рассмотрим подробнее разные виды гильотин.

Ручные

Самый простой тип станка в виде гильотинного стола, на котором закреплено лезвие. Один конец лезвия статичен, другой поднимается и опускается оператором вручную путём надавливания на рычаг. Возможен способ приведения в действие нажатием ногой на педаль.
Оборудование подходит для небольших мастерских, оно справляется с металлическими элементами, толщина которых не превышает 1,5 мм, а длина — 150 см. Им режут металл в листах, оргстекло, пластик, картон и прочее.

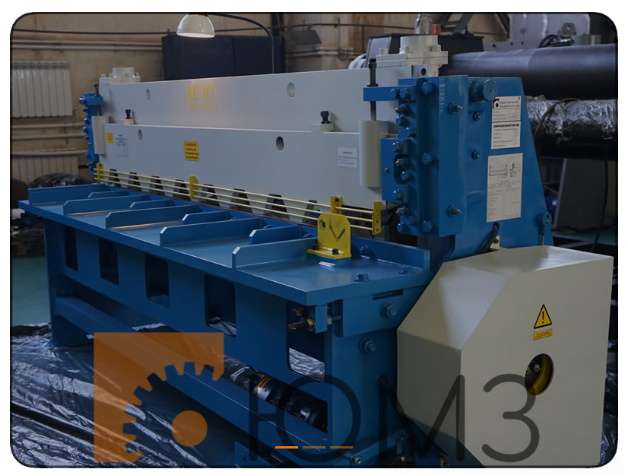

Механические

Гильотинные ножницы этого типа приводятся в действие электрическим приводом. С их помощью разрезают материалы толщиной до 3 мм, шириной от 150 до 300 см. Станки оснащены косым подвижным ножом, который движется без применения угла наклона в рамках одной плоскости. Если сравнивать с ручными гильотинами, механические более производительные и жёсткие, соответственно, у них выше стойкость к износу.

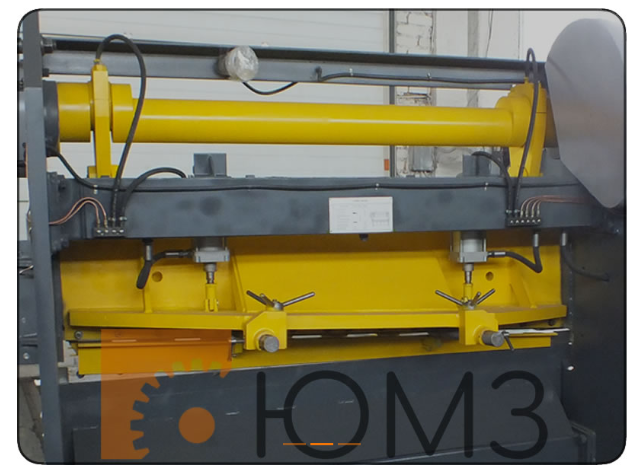

Пневматические

Это промышленные гильотины в виде стола с установленными на нём стойками, к которым прикреплена ножевая балка. Такие модели комплектуются компрессором, отвечающим за приведение лезвия в движение. Работают от центральной магистрали со сжатым воздухом. Оператор управляет пневмоцилиндрами, установленными на стойках, вручную посредством кнопочного управления.

Электромеханические

Как и предыдущий тип, электромеханические гильотины представляют собой стол, к которому прикреплены стойки. Но приводится он в действие электрическим приводом. К стойкам прикреплена балка с мотор-редуктором, который соединён с валом. На валу расположены барабан и два кривошипа — они шатунами и кронштейнами соединены с направляющей, где установлены верхние и нижние ножи.

Такие машины рассчитаны на работу в цикличном режиме, быстро делают рез. Они часто используются в цехах, где требуется точная резка прямолинейных элементов большого размера и толщины.

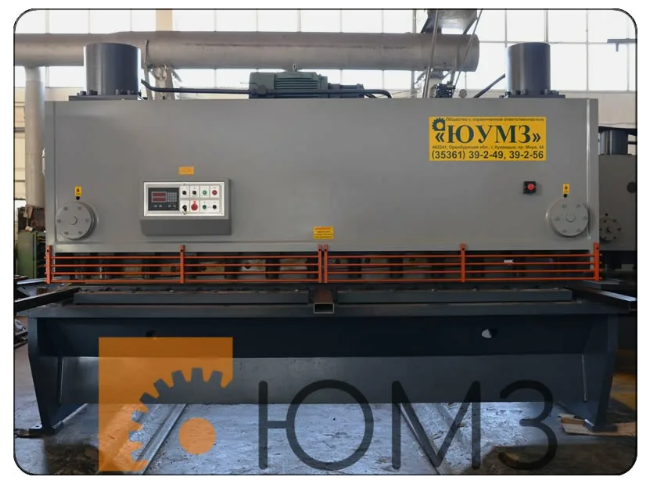

Гидравлические

Высокоточные и быстродействующие станки. В основе конструкции — гидроцилиндр, приводимый в действие электромотором. К штоку цилиндра прикреплена ножевая балка, а на ней посредством прижимной накладки зафиксировано лезвие.

Гидропривод значительно увеличивает производственные возможности станка. Среди преимуществ такого оборудования — быстрый запуск, плавная резка с возможностью легко регулировать скорость, минимальный риск перегрузок, высокая точность обработки, износостойкость.

Станок активно применяется в производстве для распила изделий из металла, полимеров, резины. Гидравлические гильотины питаются от сети 380 В, могут работать в условиях температуры от –25 до +40 °C, причём практически бесшумно.

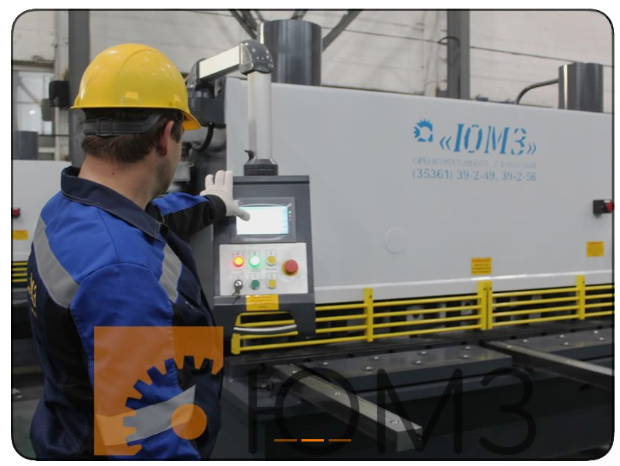

Автоматические с ЧПУ

Особенность такого промышленного оборудования — наличие числового программного управления (ЧПУ). Система автоматизирует резку различного сырья, тем самым ускоряя процессы и снижая трудозатраты. За выполнение работы отвечает компьютерная программа, процессы идут по предварительно заданной оператором схеме. Блок ЧПУ контролирует каждый этап обработки и создаёт изделие на основе выставленных параметров.

Комбинированные

По сути это пресс-ножницы, которые функционально совмещают элементы всех типов гильотин. Их используют для нарезания полос, металлопроката, отрезки круга или уголка, резки плёнки, бутылок, труб и т. д.

Область применения гидравлических гильотин

Гидравлические гильотины — высокоточные и быстродействующие станки. В основе конструкции — гидроцилиндр, приводимый в действие электромотором. К штоку цилиндра прикреплена ножевая балка, а на ней посредством прижимной накладки зафиксировано лезвие.

Гидравлические станки, особенно дополненные блоком ЧПУ, значительно упрощают и ускоряют рабочий процесс. С их помощью можно быстро обработать большое количество заготовок, придав им нужные форму и размер. Это важный фактор в любой производственной среде.
