ЛПСГ-280.60 — ленточнопильный станок для работы с заготовками различной конфигурации сечения из стали и сплавов. Он оснащён поворотным столом и способен резать металл под углом 60–90°. А при наличии в комплектации опции вертикального прижима агрегат может пилить сразу несколько заготовок. Станок обеспечивает высокую точность пиления и жёсткость конструкции.

Особенности ЛПСГ-280.60

Ленточнопильный станок ЛПСГ-280.60 — высокопроизводительное оборудование с ручным натяжением полотна пилы и подачей заготовок. Он состоит из станины с основанием из листового проката, на которой установлены все основные узлы и детали агрегата. Основной рабочий орган — пильная рама с вертикальной направляющей, работающая от электродвигателя мощностью 2,2 кВт (1470 об/мин). Она оснащена кольцевой пильной лентой, для которой предусмотрен механизм очистки от металлической стружки.

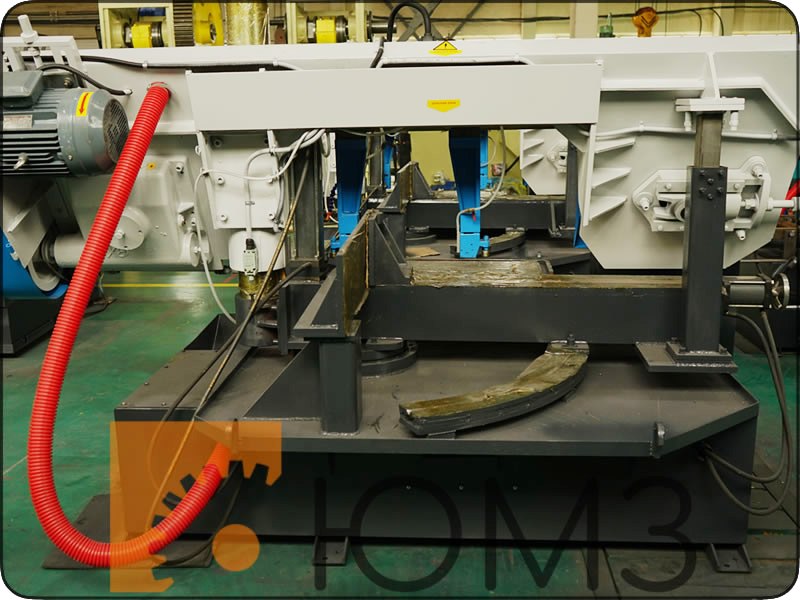

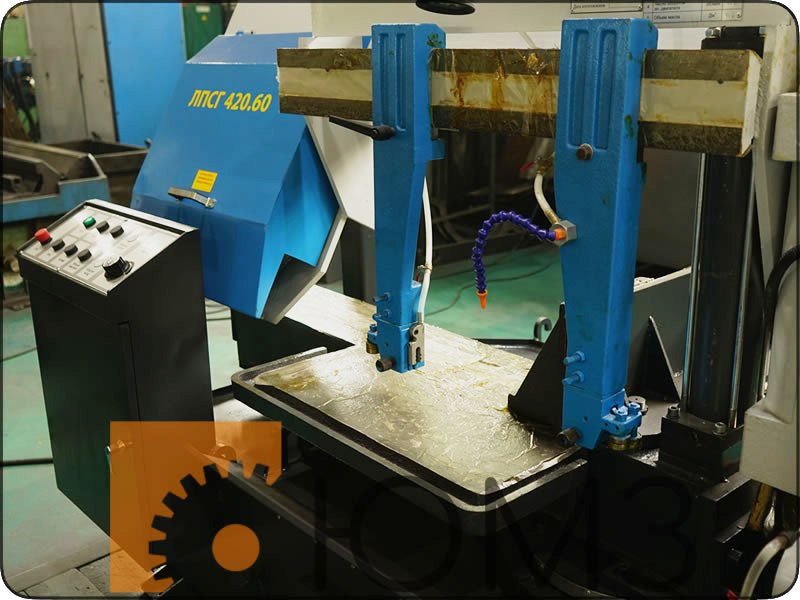

На станине установлены поворотные чугунные тиски с правой неподвижной и левой подвижной губками. Их задача — фиксировать заготовку под разными необходимыми углами. Подвижная губка перемещается на небольшое расстояние (до 50 мм) благодаря гидроцилиндру, а на большую величину передвигается вручную с помощью штурвала. Рабочие органы станка управляются встроенной в корпус гидравлической станцией с помощью гидроцилиндров двойного действия.

Для обеспечения точности реза, высокой скорости хода полотна и исключения деформации металлической заготовки в агрегат интегрирована система подачи СОЖ, отвечающая за смазку и охлаждение пильной ленты.

Все движущиеся узлы закрыты надёжным защитным кожухом, обеспечивающим безопасность оператора.

Использование ЛПСГ-280.60

ЛПСГ-280.60 эксплуатируется в закрытых помещениях, защищённых от попадания на оборудование снега, воды, грязи. Его устанавливают на подготовленное бетонное основание с заделанными в него фундаментными болтами, которые не входят в комплект поставки. Обязательное условие при монтаже — сохранение нормативного расстояния от стен и оборудования, расположенного рядом.

При монтаже необходимо провести выверку. Агрегат должен быть установлен ровно, допустимое отклонение в горизонтальной и поперечной плоскости — не более 0,15 мм на 1000 мм длины. Для обеспечения стабильной устойчивости под станком распределяют цементный раствор, после его застывания затягивают гайки болтов для фундамента.

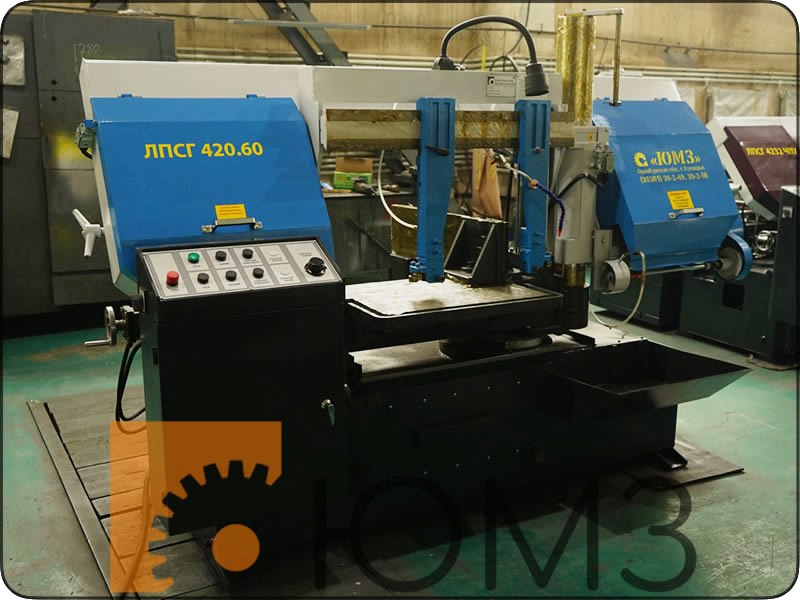

Управление станком осуществляется с панели, расположенной в верхней части электрошкафа. На пульте предусмотрены кнопки для регулировки размыкания и смыкания тисков, пуска и остановки оборудования.

На заметку!

• Станок может работать на нескольких скоростях, которые регулируются путём перестановки клиновых ремней в шкивах привода редуктора. Скорость движения пильного полотна ЛПСГ-280.60 — 29/40/55/77 м/мин.
• Транспортировка станка осуществляется без масла, поэтому перед первичным запуском необходимо залить его в бак через горловину до середины шкалы.
• Электродвигатель не запустится, если тиски находятся в разомкнутом положении или на пильной раме открыт защитный кожух.
