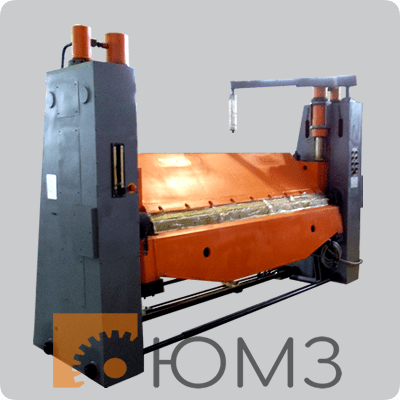

Машины листогибочные с поворотной гибочной балкой моделей ИВ2142, ИВ2143, ИВ2144 предназначены для изготовления различных деталей способом холодной гибки из листового и полосового металла. Материал изгибаемого листа – термически необработанная сталь и цветные материалы.
Машины могут применяться во всех отраслях промышленности и строительства. Машина изготавливается в климатических исполнениях УХЛ и О, категория 4 по ГОСТ 15150-69. В процессе холодной гибки металла, получаемая деталь имеет кривизну профиля. Величина отклонения зависит от марки материала, размеров, раскроя (волокна материала расположены вдоль или поперек линии гиба) и качества реза заготовки.
Принцип работы машины
Изгибаемый лист укладывается на стол машины, досылается до упора, прихватывается захватами, затем опускается вниз прижимная балка, осуществляющая прижим листа во время гиба. Гибка листа производится вокруг оправки, закрепленной на прижимной балке. Оправки могут быть сменными, для гибки деталей различной формы. Непосредственно процесс гибки осуществляется гибочной балкой, инструментальные планки которой находятся под изгибаемым листом. При повороте гибочной балки инструментальные планки касаются листа и загибают его вокруг оправки. После поворота на заданный угол гибочная балка возвращается вниз в исходное положение. Затем поднимается вверх прижимная балка и цикл повторяется.
Общая комплектация машины
Основой машины является станина, состоящая из 2-х стоек с размещенным между ними столом. Стол и стойка соединены между собой 3-мя стяжками. В направляющих стоек выше стола перемещается прижимная балка, связанная непосредственно со штоками гидравлических цилиндров прижима, в стойках расположены так же и валы поворота гибочной балки, которая подвешена в вертикальном положении на 2-х винтах, связанных с валами поворота. Валы поворота гибочной балки через реечный механизм связаны со штоками цилиндров гиба. К столу задней стороны крепится кронштейн механизма заднего упора, в котором смонтирован ходовой винт с приводом от электродвигателя. По ходовому винту перемещается каретка заднего упора с подпружиненными захватами, раскрывающимися под действием гидроцилиндра. Конструкцией машины предусмотрены вариант привода ходового винта заднего упора от электродвигателя.
