Листогибочная машина ИБ2222В
Описание

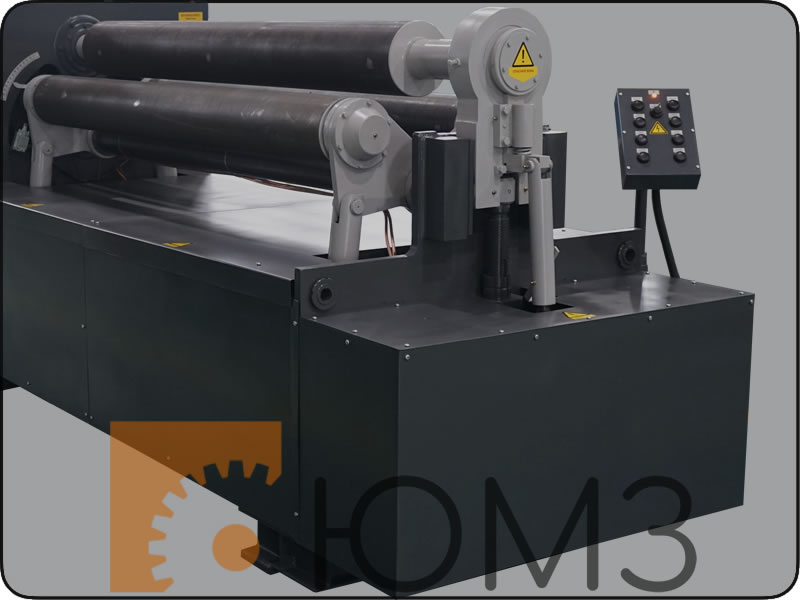

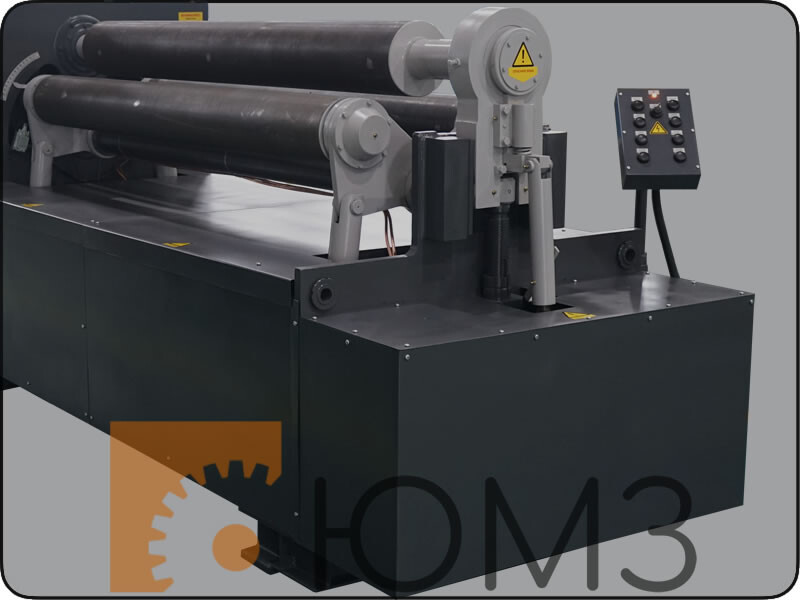

Вальцы ИБ2222 или листогибочная машина ИБ2222В (лист 16х2000 мм) применяется для гибки заготовок цилиндрической формы. Машина работает с листовым металлом, который в холодном состоянии имеет следующий предел текучести: Qт = 250 МПа (25 кгс/мм кв.).
Оборудование подходит для выпуска обечаек конической формы при доукомплектовании необходимым оснащением. Обработка производится посредством гибки-прокатки заготовок из листового материала через валки агрегата. На выходе изделия могут иметь вид цилиндрических обечаек с замкнутым или открытым контуром.
Основная работа выполняется боковыми валками (вращаются в прямом и обратном направлениях и перемещаются вверх-вниз), а верхний валок вращается в прямом и обратном направлениях.
С помощью расширения комплекта поставки дополнительным инструментом, можно значительно увеличить технические возможности агрегата и сделать его пригодным для гибки полос и уголков, квадратов и труб, а также швеллеров. Большего удобства в обслуживание машины можно добиться, если установить средства автоматизации производства. К ним относятся: передний и приемный столы, механизмы поддержания обечайки и съема готового изделия.
Комплектация
1.Машина в сборе
2.Эл.шкаф управления

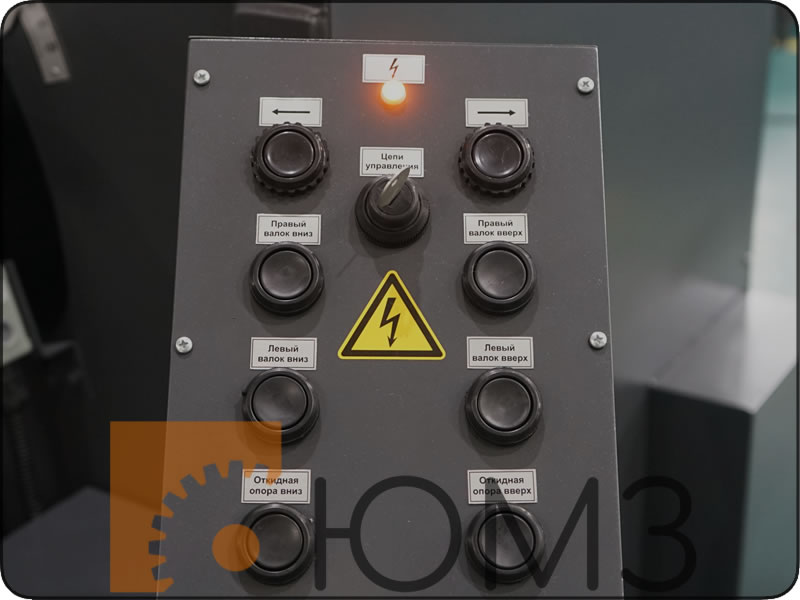

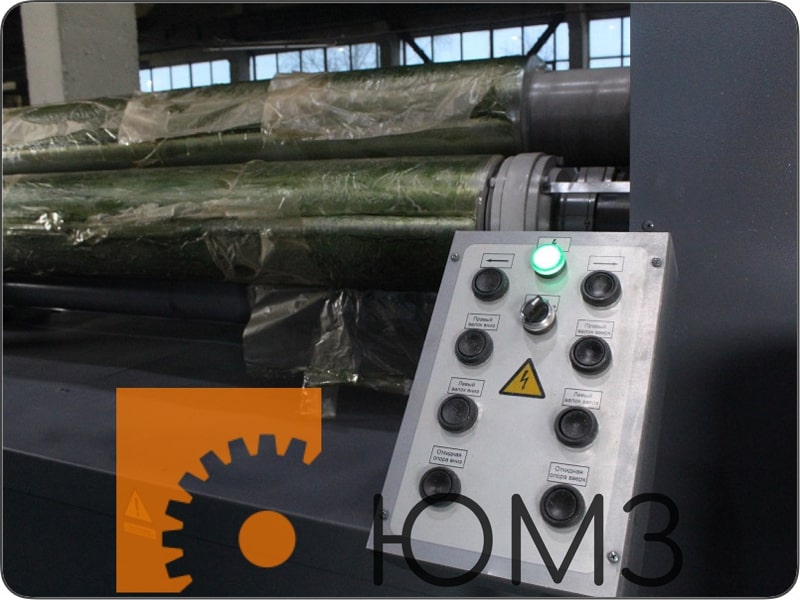

3.Пульт управления
4.ЗИП
5.Руководство по эксплуатации, паспорт
Дополнительное оборудование
1.Инструмент для гибки сортового проката (круг, швеллер, полоса, уголок и т.д.)
2.Приспособление для гибки конусных обечаек
3.Приемный стол
4.Подающий стол
5.Механизм съема изделия
6.Механизм поддержки обечайки
Сравнительные характеристики
| Модели | Ширина листа (мм) | Толщина листа (мм) | Радиус гибки листа (мм) | Диаметр верхнего валка (мм) | Скорость гибки нерегулируемая (м/мин) | Масса, кг | Габариты, мм | |
|---|---|---|---|---|---|---|---|---|
| при гибке | при подгибе | |||||||
| ИБ2216B | 2000 | 4 | 2.5 | 125 | 180 | 8.6 | 2550 | 3600х1040х1450 |
| ИБ2220В | 2000 | 10 | 8 | 180 | 215 | 7.46 | 4800 | 3940х1350х1510 |
| ИБ2222В | 2000 | 16 | 12 | 240 | 270 | 7.5 | 7200 | 4040х1590х2095 |
