НГУ-22
Описание
Пресс-ножницы комбинированные с гидравлическим приводом модели НГУ-22 служат для отрезки полосового, сортового и фасонного проката, пробивки отверстий в листовом, полосовом и фасонном прокате, а так же вырубки в прокате пазов различной формы.
Ножницы комбинированные могут найти применение на машиностроительных, ремонтных и других заводах.
При эксплуатации в климатических зонах с умеренным и холодным климатом исполнение УХЛ, сухим и влажным тропическим климатом – исполнение О категория размещения 4 по ГОСТ15150-69.
Конструкция гидравлических пресс-ножниц, их гидравлическая и электрическая принципиальная схемы обеспечивают безопасность работы оператора и обслуживающего персонала.

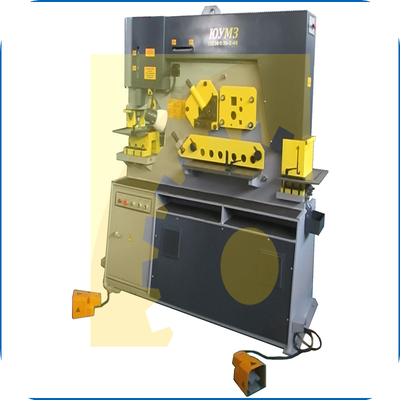

Основные узлы пресс-ножниц с гидравлическим приводом: Станина, Секция пробивки отверстий, Секция для резки уголка, Секция резки круглого и квадратного проката, Секция резки листовой полосы, Зарубочная (высечная секция), Гидроагрегат, Электрошкаф, Узел БВК, Пульт управления, Педали управления, Ограждения опасных зон.

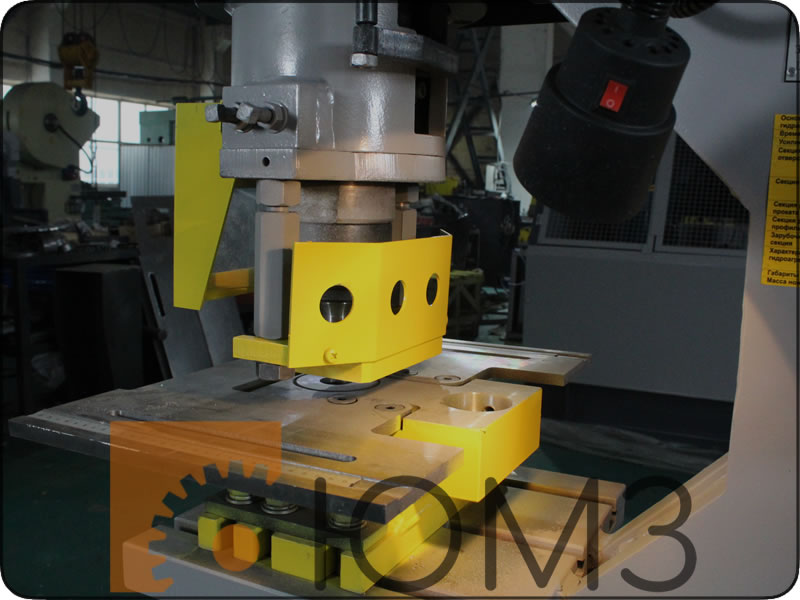

Исполнительными органами гидравлических пресс-ножниц являются двухходовые цилиндры. Шток цилиндра секции пробивки отверстий (пресса) закрепленного неподвижно на станине пресс-ножниц является рабочим органом, на торце штока через пуансонодержатель закреплен пуансон, являющийся рабочим инструментом.
Цилиндр секции резки проката (ножниц), закрепленный шарнирно со станиной пресс-ножниц и ползуном, приводит в движение ползун (рабочий орган), на котором закреплен режущий инструмент. Управление цилиндрами производится при помощи гидроагрегата, расположенного в нижней части станины.
На пресс-ножницах с гидравлическим приводом НГУ, для управления ходом ползуна в секции резки сортового проката, с возможностью изменения его остановки в верхней и нижней точках, имеется механизм конечных выключателей. Аналогичный механизм установлен в секции пробивки отверстий. С его помощью регулируется ход штока цилиндра, с возможностью изменения его остановки в верхней и нижней точках.
Пульт управления расположен на эл.шкафу, который в свою очередь находится на станине пресс-ножниц. Так же кнопки выбора режимов работы пресс-ножниц и "Общий стоп" продублированы на панели ограждения секции для вырубки пазов.
Для удобства работы оператора пресс-ножниц в стандартную комплектацию входят две педали управления.
Комплектация
1.Пресс-ножницы в сборе, пульт управления на станине, педаль управления - 2 шт.
2.Инструмент для резки сортового и профильного проката (уголок, круг)

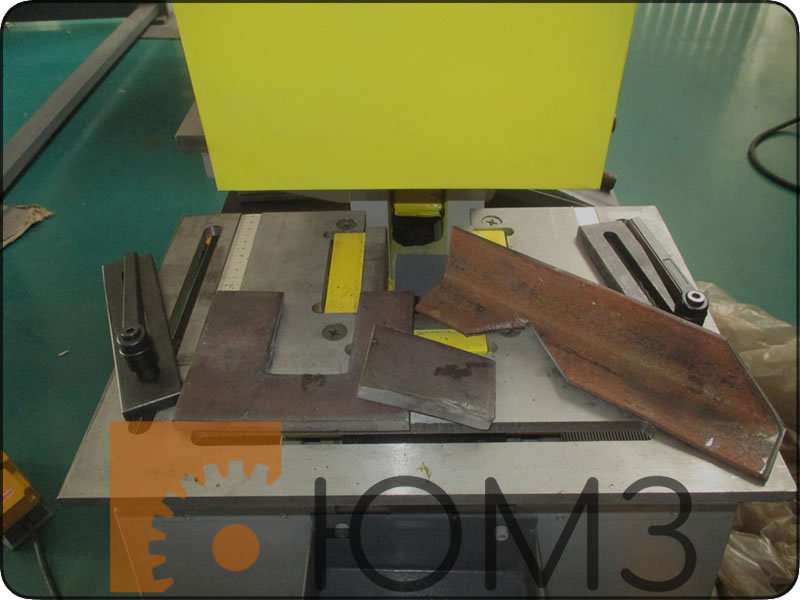

3.Инструмент для резки полосы
4.Инструмент для пробивки отверстий круглой формы

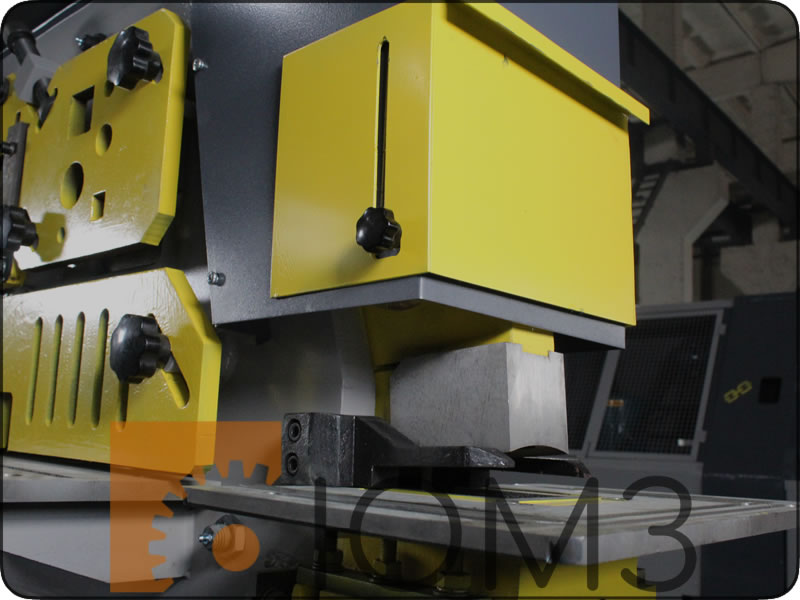

5.Инструмент для вырубки пазов прямоугольной и треугольной формы
Дополнительное оборудование
1.Инструмент для резки швеллера и двутавра
2.Инструмент для пробивки отверстий овальной формы
3.Инструмент для пробивки отверстий прямоугольной формы
4.Инструмент для пробивки отверстий треугольной формы
5.Инструмент для пробивки отверстий по форме заказчика
6.Упоры для отрезки заготовок по заданным параметрам
Фото Видео
Сравнительные характеристики
| Модели | Номинальное усилие (кН) | Обрабатываемый прокат | Уголок, резка под углом | Пробиваемое отверстие (мм) | Пробивание пазов прямоугол. формы (мм) | Наибольший номер профиля | Частота ходов ползуна, мин-1 | Мощность (кВт) | Масса, кг | Габариты, мм | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s/h | ⌀ | ⎕ | ∟90° | ∠45° | ⌀ | s | s | L | h | ⌶ | ⌴ | ||||||
| НГУ 23 | 900 | 20х330 | 50 | 45 | 140х140х12 | 63х63х6 | 50 | 12 | 100 | 57 | 12 | 20 | 5.5 | 2400 | 1860х800х1920 | ||
| НГУ-22 | 600 | 16х250 | 45 | 40 | 125х125х12 | 50х50х5 | 50 | 9 | 100 | 57 | 12 | 20 | 5.5 | 1580 | 1650х800х1800 | ||
