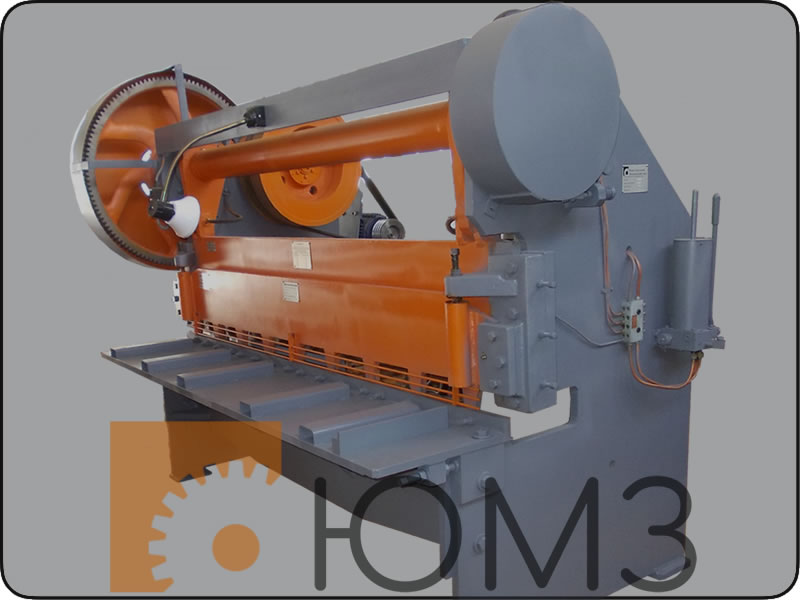

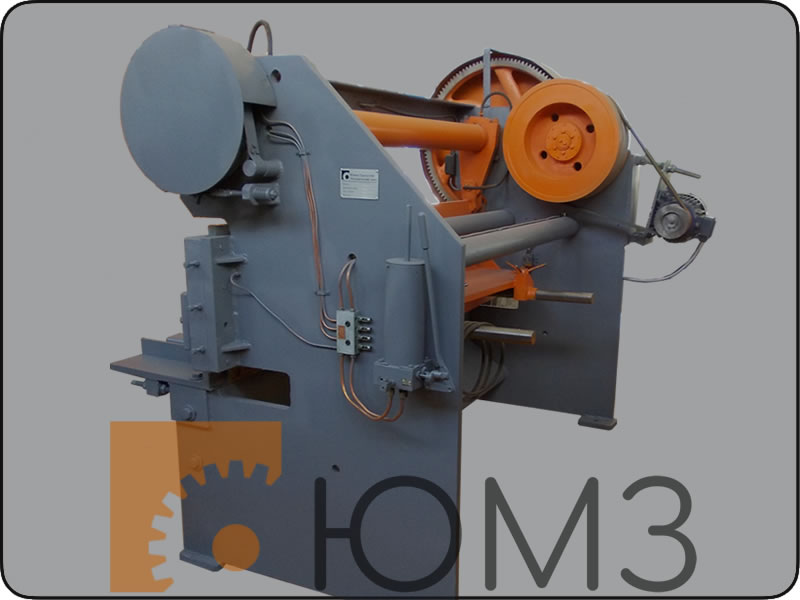

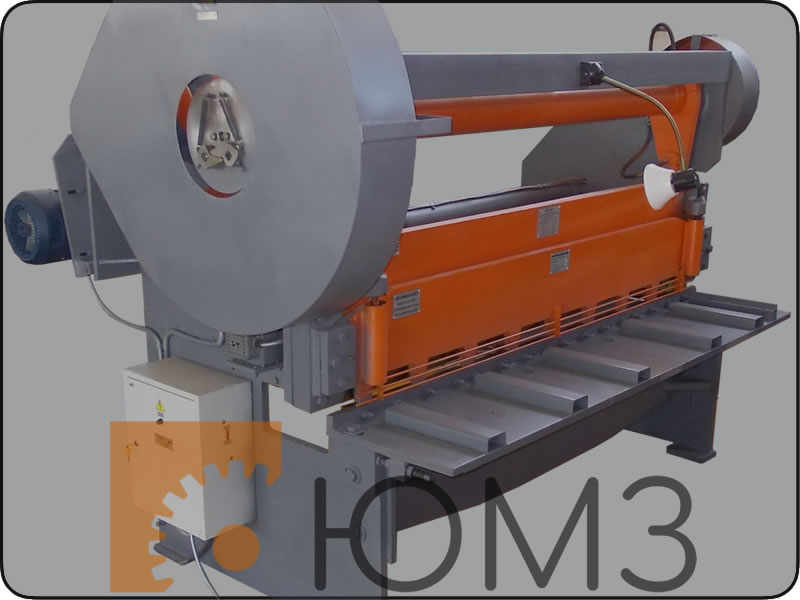

Ножницы гильотинные Н3118
Описание
Гильотина Н3118 служит для поперечного и продольного разрезания любого листового материала. Основное применение гильотина находит в цехах по заготовке материала (предприятия машиностроительной отрасли).
Разрезка обрабатываемого материала может производиться по предварительной разметке или без неё. Для этого служат боковые или задние упоры. Гильотина Н3118 заслуженно принадлежит к безотказному и долговечному оборудованию.
Сами ножницы Н3118 конструктивно обустроены верхним приводом, движителем для которого служит электрический мотор. Передаточный механизм использует клиновидный ремень с двухступенчатым редуктором цилиндрической конструкции. Такое решение значительно снижает шум при работе гильотины.
Для заранее размеченного листового материала ножницы Н3118оборудованы задним упором, конструктивно расположенным с внешней стороны ножевого механизма. Разрезаемый материал надёжно удерживается прижимной кулисой, синхронно функционирующей с ножевым механизмом. Нужный прижим обусловлен мощными пружинами, расположенными в специальных стаканах прижимного механизма.
Электронная схема управления гильотины 3118 позволяет производить резку материала в одиночном и автоматическом режимах. Гильотина приводится в движение при помощи педали или посредством кнопки.
Смазка трущихся частей гильотины комбинированная. Включение ножниц Н3118 осуществляется посредством жёсткой муфты, имеющей две шпонки и электрический магнит.
Всё это служит для уменьшения расходов на эксплуатацию при использовании в производстве гильотин Н3118.
КУПИТЬ Н3118
Для приобретения Н3118 обратитесь в отдел продаж нашего завода по телефонам, указанным в контактах, либо заполнив форму на сайте. Отгрузка будет совершена со склада завода-изготовителя.
Комплектация
1.Ножницы в сборе;
2.Педаль управления;
3.Паспорт;
4.Руководство по эксплуатации;
5.ЗИП (зап.части инструмент принадлежности).
Дополнительное оборудование
1.Лазерный указатель линии реза;
2.Рольганг для подачи металла в зону реза (приводной и не приводной);
3.Откатная тележка (приводная и не приводная).
Фото Видео
Сравнительные характеристики
| Модели | Разрезаемый лист (мм) | Угол наклона подвижного ножа | Ширина листа по заднему упору (мм) | Усилие прижима (кН) | Наибольшее усилие реза (кН) | Мощность электромотора, кВт | Количество резов в минуту | Расстояние между стойками в свету (мм) | Число режущих кромок ножа | Тип муфты | Масса, кг | Габариты, мм | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. | Min. | H | ||||||||||||

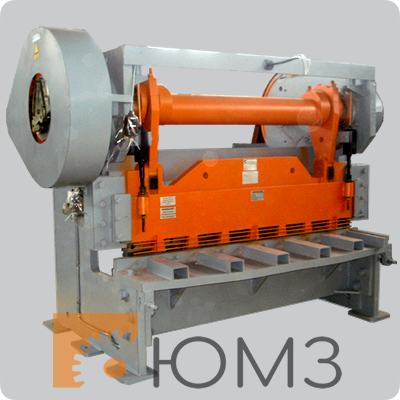

| НГ20 | 20 | 2 | 2000 | 2°4’ | 700 | 800 | 37 | 25 | 2375 | 4 | мех. | 11000 | 3150х2575х2350 | |
| НА3121 | 12.5 | 1.5 | 2000 | 2°10’ | 500 | 29 | 500 | 18.5 | 40 | 2235 | 4 | пневм. | 6500 | 2300x3390x2345 |
| НА3122 | 16 | 1.5 | 2000 | 2°10’ | 500 | 29 | 500 | 27 | 40 | 2235 | 4 | пневм. | 7800 | 3325х1950х2370 |
| НК3416 | 4 | 0.3 | 2000 | 1°30’ | 700 | 78 | 5.6 | 68 | 4 | пневм. | 2870 | 2610х1600х1510 | ||
| НК3418 | 6.3 | 0.3 | 2000 | 1°30’ | 700 | 175 | 8.5 | 60 | 4 | пневм. | 4330 | 2760х1475х1590 | ||
| НД3316М | 4 | 0.3 | 2000 | 1°19’ | 600 | 78 | 7.5 | 65 | 2270 | 4 | пневм. | 3400 | 2850х1635х1520 | |
| Н3118 | 6.3 | 0.3 | 2000 | 1°30’ | 500 | 200 | 7.5 | 55 | 2410 | 4 | мех. | 5100 | 2750х1900х2200 | |
| НЛК3116 | 4 | 0.5 | 2000 | 1°50’ | 500 | 70 | 500 | 7.5 | 50 | 2525 | 4 | мех. | 2500 | 3250х1300х1500 |
| НЛК3118 | 6.3 | 0.5 | 2000 | 1°50’ | 500 | 70 | 500 | 7.5 | 50 | 2525 | 4 | мех. | 3100 | 3250х1300х1500 |
