ИВ2142

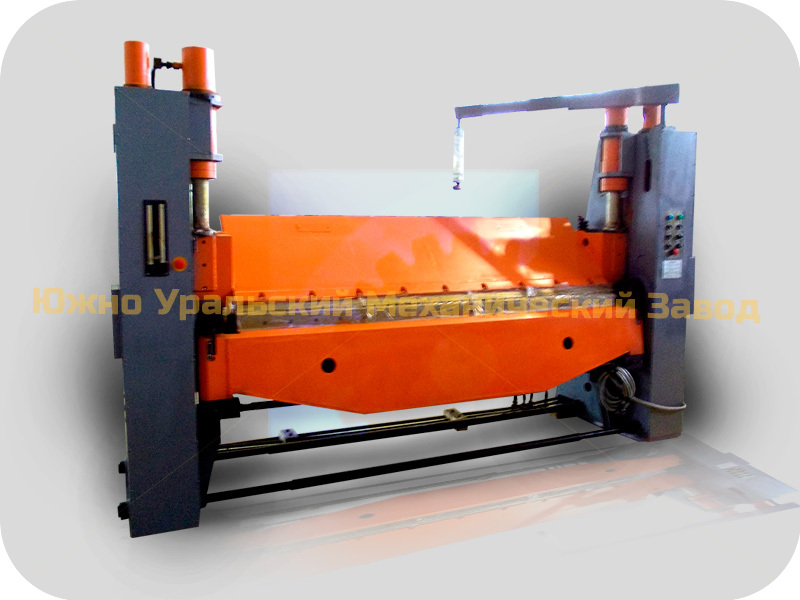

Машина ИВ2142 предназначена для гибки листового металлопроката с размерами 6 на 1600 мм.

В соответствии с требованиями безопасности в машине ИВ2142 предусмотрены:
— Предохранительные клапаны, предотвращающие превышение установленного давления в гидросистеме;
— Подпорные клапаны, предотвращающие в любом промежуточном положении самопроизвольное опускание прижимной балки и поворот гибочной балки;
— Фиксаторы, удерживающие прижимную и гибочную балки в верхнем положении при ремонтных и наладочных работах;
— Блокировка, исключающая возможность включения машины при нахождении прижимной и гибочной балок в зафиксированном положении;
— Указатели положения заднего упора, заданного угла гибки и текущего угла поворота гибочной балки, высота подъема прижимной балки;
— Ограждение трубопроводов;
— Движение заднего упора прижимной и гибочной балок в режиме «Наладка», происходящие только во время нажатия на соответствующую кнопку.
Прекращение нажатия вызывает остановку этих механизмов в промежуточном положении.
**Фиксацию прижимной балки производить на высоте 210 мм.
— Кнопку «Стоп общий»;

— Переключателем режимов работы с замком. Ключ должен храниться у ответственного лица;
— На прижимной и гибочной балках — знаки безопасности;
— Конечные переключатели, ограничивающие крайние положения заднего упора, прижимной и гибочной балок.

Схема кинематическая ИВ2142 (см.тех.паспорт модели)

Балка прижимная движется поступательно под действием цилиндров 1.
Балка гибочная совершает вращательное движение от цилиндров 2 через реечную передачу 3 и валы 4.
Задний упор перемещается по ходовому винту 5, вращающемуся от электромотора через цепную передачу 7.
Ручная доводка заднего упора осуществляется поворотом маховика, который через цепную передачу 9 связан с ходовым винтом 5.
Положение заднего упора определяется по счетчику, который через коническую передачу 10 и цепные передачи 11 и 9 связан с ходовым винтом 5.
Регулировка положения стола по высоте производится поворотом рукоятки 2, которая через червячные 13 и гайку 14 передает вращение опорным винтам стола 15.
Регулировка положения балки производится вращением рукоятки 16, которая через конические зубчатые передачи 17 и червячные передачи 18 передает вращение гайкам 19 и винтам 20, на которых подвешена гибочная балка.
