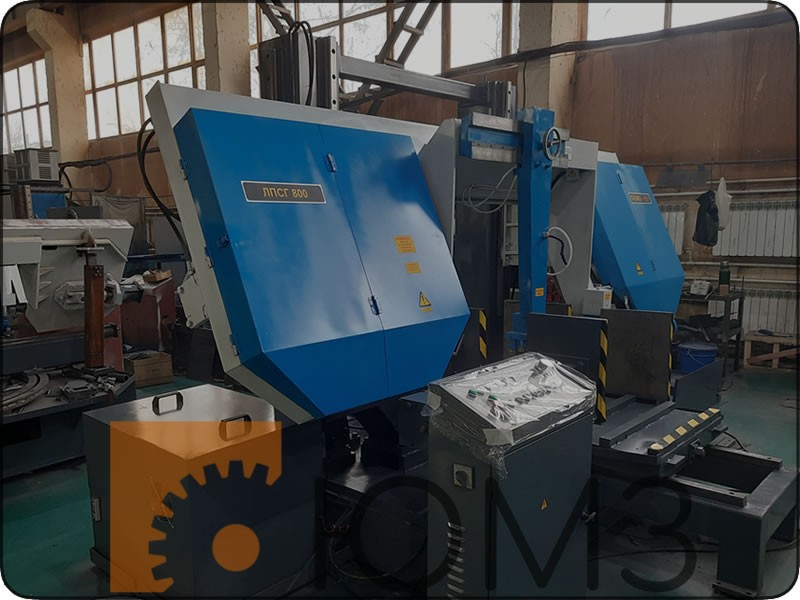

Полуавтоматический ленточнопильный станок ЛПСГ-800

ЛПСГ-800 — полуавтоматический ленточнопильный станок, используемый для распила изделий и заготовок из стали и сплавов разных марок. Конфигурацией сечения заготовки может быть круг, труба, квадрат, профиль, швеллер, уголок и т. д. Оборудование может применяться для одновременного распила нескольких металлических элементов, если в комплектации предусмотрена опция вертикального прижима.

Колонное исполнение станка обеспечивает жёсткость конструкции и делает пиление точным. А износоустойчивое оснащение гарантирует длительный срок службы.

Особенности ЛПСГ-800

Станок ЛПСГ-800 проектировался в соответствии с требованием низких затрат и высокой производительности. Агрегат имеет мощный электродвигатель, который обеспечивает высокую скорость реза — 33–47,5 м/мин.

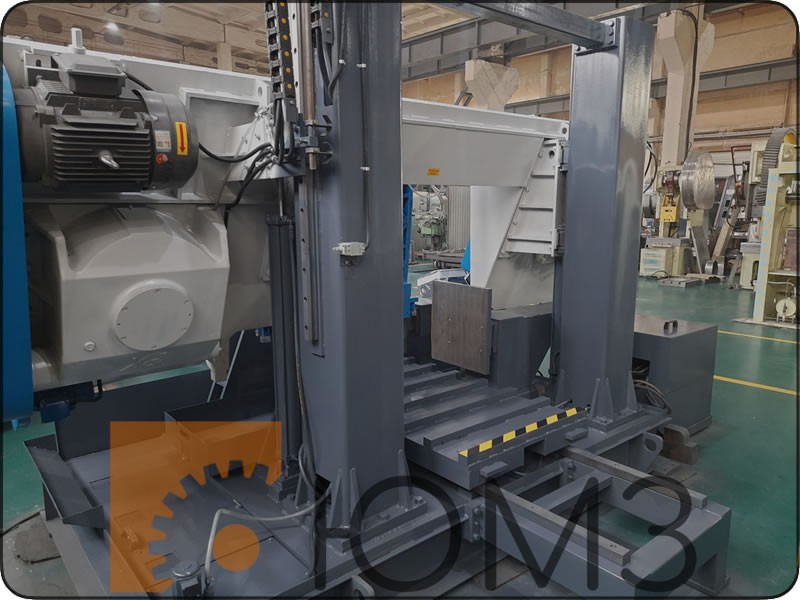

Основание станка сделано из листового проката и имеет обработанные места для крепления основных узлов и деталей, неподвижный и подвижный прижимы, колонны. Главный рабочий орган — пильная рама, которая установлена на колоннах с вертикальными линейными направляющими (по две штуки на каждую). Движение пильной рамы вверх и вниз обеспечивают гидравлические цилиндры, а скорость перемещения можно изменить регулятором, установленным на пульте управления.

Зажимается разрезаемый материал неподвижным и подвижным прижимами. В корпус подвижного вмонтирован гидроцилиндр, перемещающий подвижную губку. Ход штока гидравлического цилиндра — 600 мм, что позволяет зажать материал с горизонтальным размером в диапазоне 300–900 мм. Если необходим зажим материала размером менее 300 мм, нужна дополнительная проставка.

Надёжность фиксации обеспечивает установка прижимов с двух сторон от линии реза — это исключает случайное падение отрезаемой заготовки. А гидравлическая схема позволяет управлять подвижными прижимами по отдельности, чтобы снять отрезанную заготовку.

Использование ЛПСГ-800

Установка станка допускается только на ровное и прочное основание — на фундамент с бетонной площадкой и заделанными в него фундаментными болтами. Вокруг оборудования должно выдерживаться расстояние до других объектов и стен согласно действующим нормам.

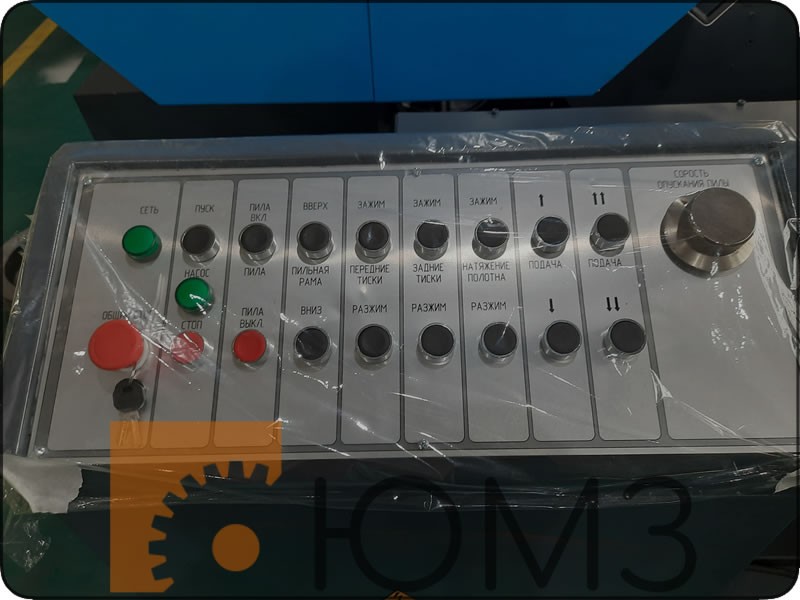

Управлять станком нужно с пульта, встроенного в корпус, через пускатели. Центральная панель располагается на уровне пояса оператора, что обеспечивает комфортную эксплуатацию агрегата. С пульта можно управлять практически всем функционалом:

• Запускать электродвигатель.
• Поднимать и опускать пильную раму.
• Зажимать и разжимать тиски.
• Регулировать скорость резания и подачи пильной рамы на заготовку. Регулятор применяется для управления скоростью резания согласно обрабатываемому материалу. Подходящую скорость подачи определяют, достигая максимально эффективного процесса резания, когда обрабатываются различные материалы.

В качестве меры безопасности предусмотрена аварийная кнопка «Стоп» — при её нажатии все электродвигатели немедленно отключаются. Все подвижные элементы станка закрыты кожухами, что препятствует их случайному касанию оператором.

На заметку!

• Двигатель не запустится, если открыты защитные кожухи пильной рамы.
• Если полотно пильной ленты новое, скорость резания должна быть немного медленнее, чем обычно, для приработки полотна.
• Двигатель не запустится, если тиски находятся в разомкнутом положении.
• Скорость движения пильного полотна регулируется путём перестановки клинового ремня. Так как шкивы двигателя и редуктора имеют две ступени, то можно выбрать две скорости движения пильной ленты.
